Подключение крана Neptun и счётчика воды к умному дому

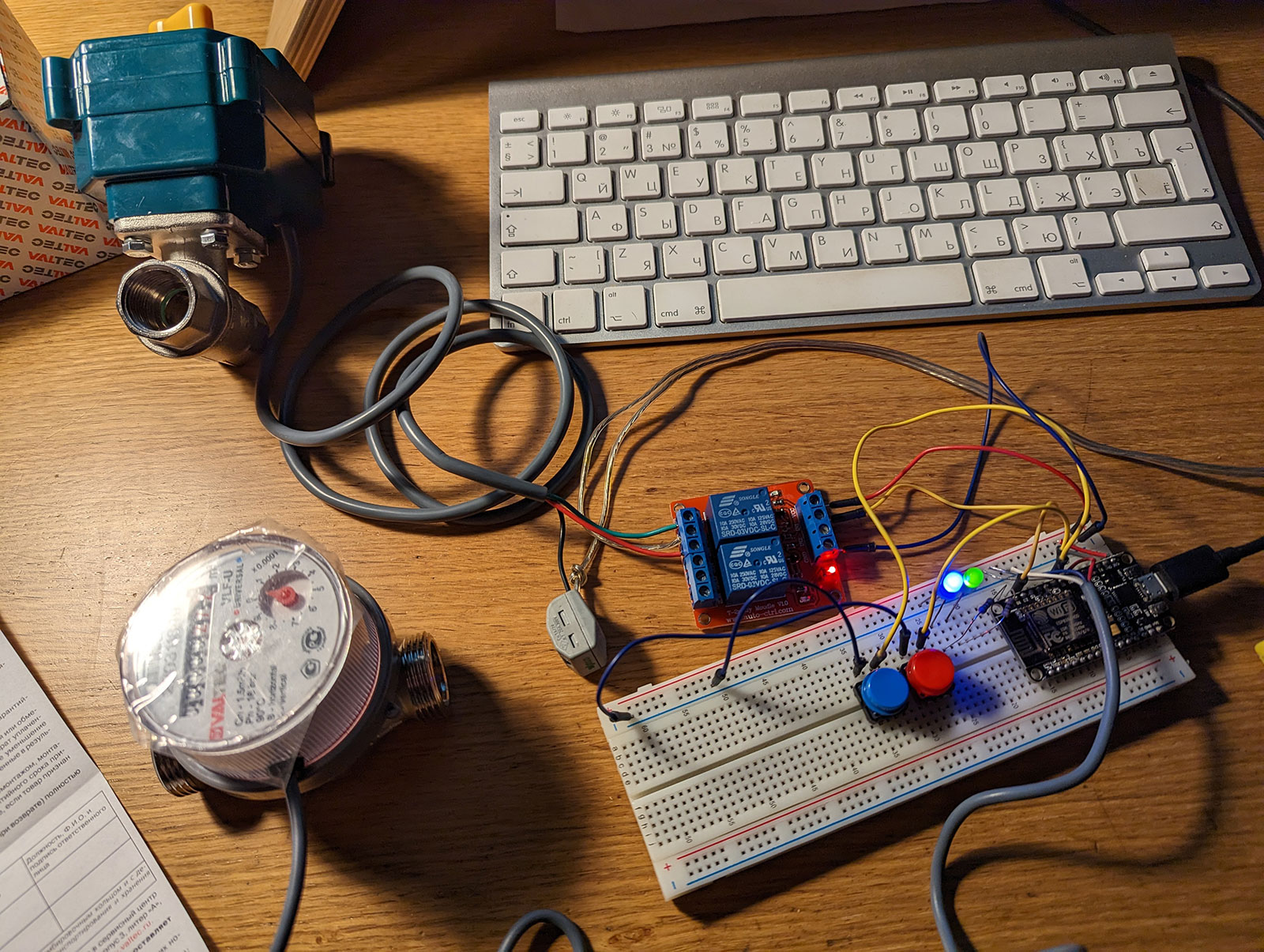

Установил на входную трубу в квартире электрический кран Neptun и счетчик воды. Разобрался как они работают. Продумал и собрал блок управления, который подключил к умному дому по MQTT. Добавил телеграм бота и Алису.

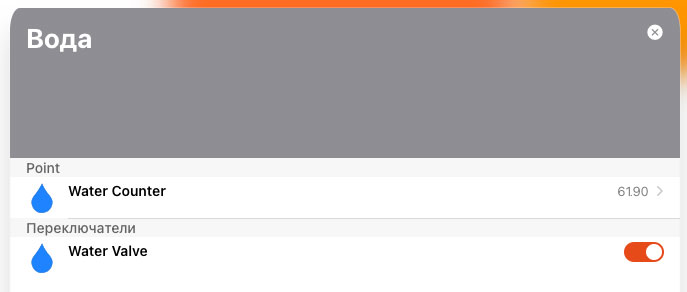

В счетчике воды оказался простой геркон, он срабатывал каждые 10 литров. Текущие показания счетчика хранятся в энергонезависимой памяти моего блока. Каждый раз при срабатывании геркона мы записываем новое значение, а также передаем его в MQTT канал. Этот канал слушает умный дом OpenHAB и обновляет данные в веб-интерфейсе.

Также для счетчика есть отдельный канал управления, в который мы можем передать стартовое показание счетчика, на случай, если водой пользовались, пока не было электричества.

Вентиль воды управляется с помощью одного реле. В обычном состоянии или отключении электричества он всегда открыт. Его можно удаленно закрыть/открыть, отправив команду в MQTT канал. В умном доме добавил переключатель, который позволяет им управлять.

Блок контроля воды в квартире

Через систему правил связал его с беспроводными датчиками протечки воды от Xiaomi. Как только срабатывает один из датчиков – вся вода в доме перекрывается.

На блоке управления есть 2 светодиода, которые показывают, подключен ли девайс к MQTT и открыта ли вода. Также есть 2 кнопки, которые позволяют открыть/закрыть воду.

Позже данные со счетчика пробросил в Telegram бота.

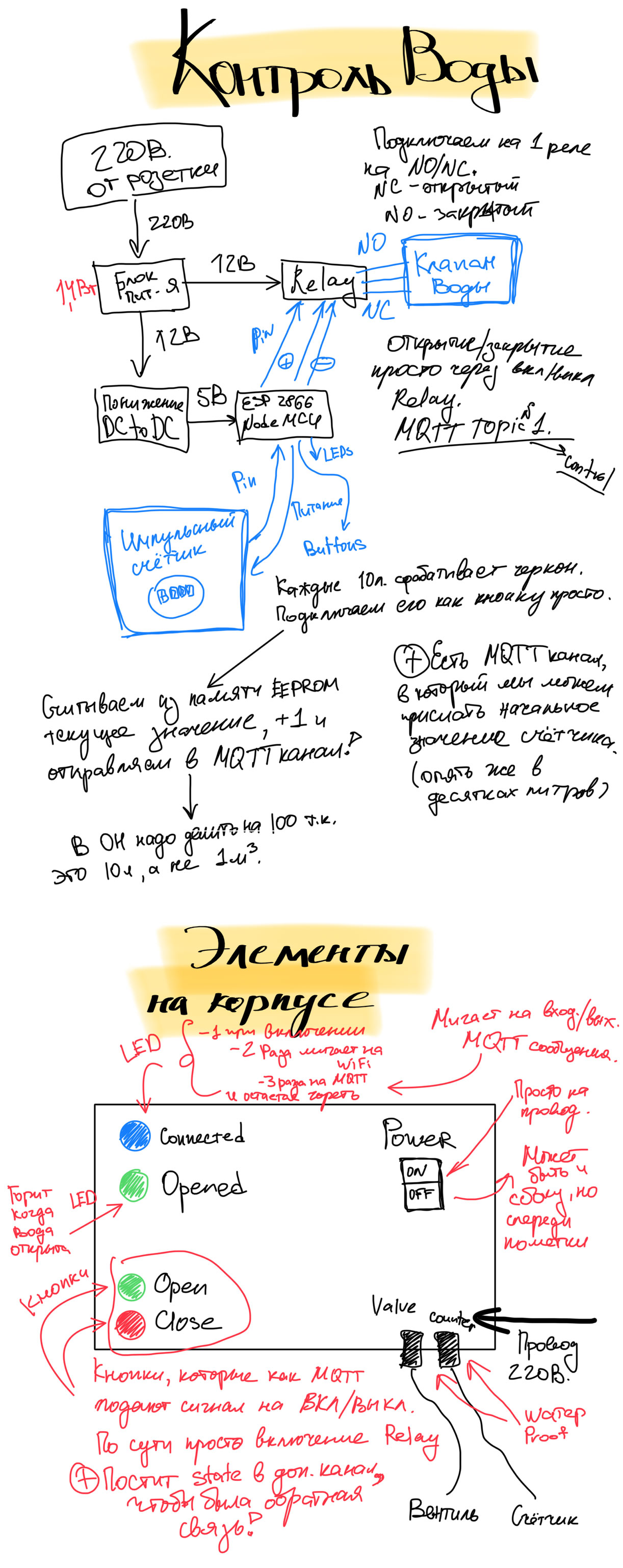

Идея устройства

Блок контроля воды в квартире

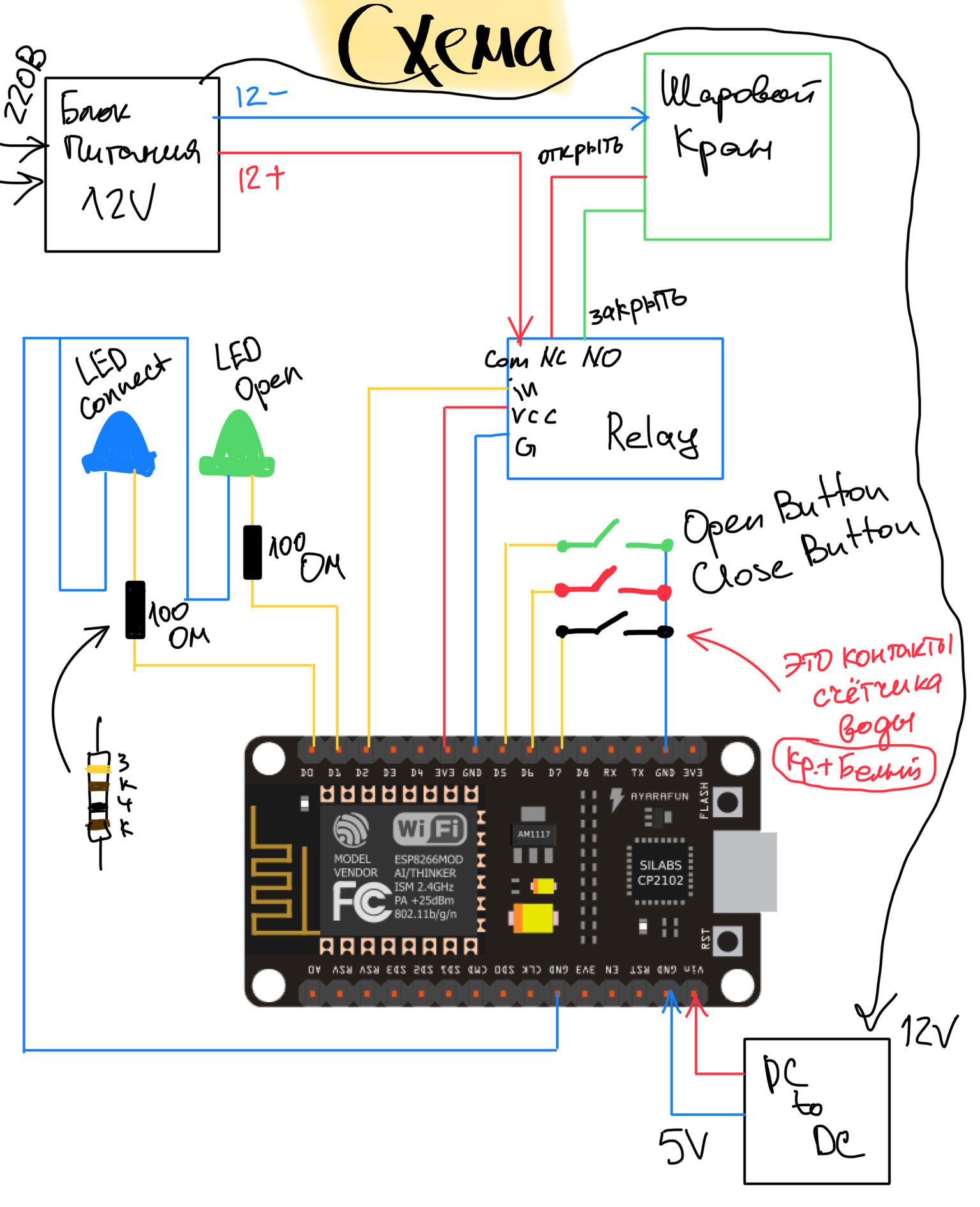

Схема подключения

Блок контроля воды в квартире

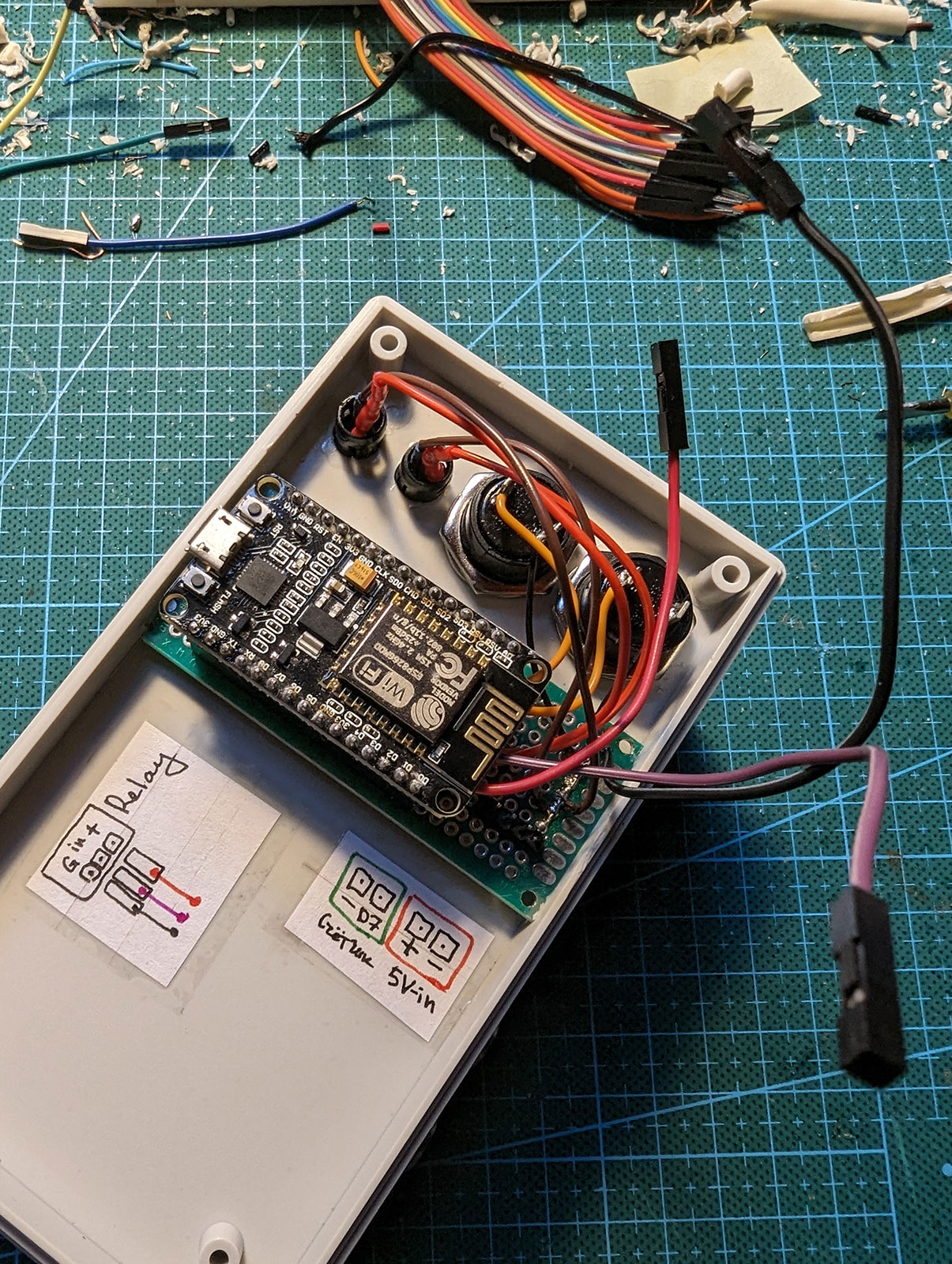

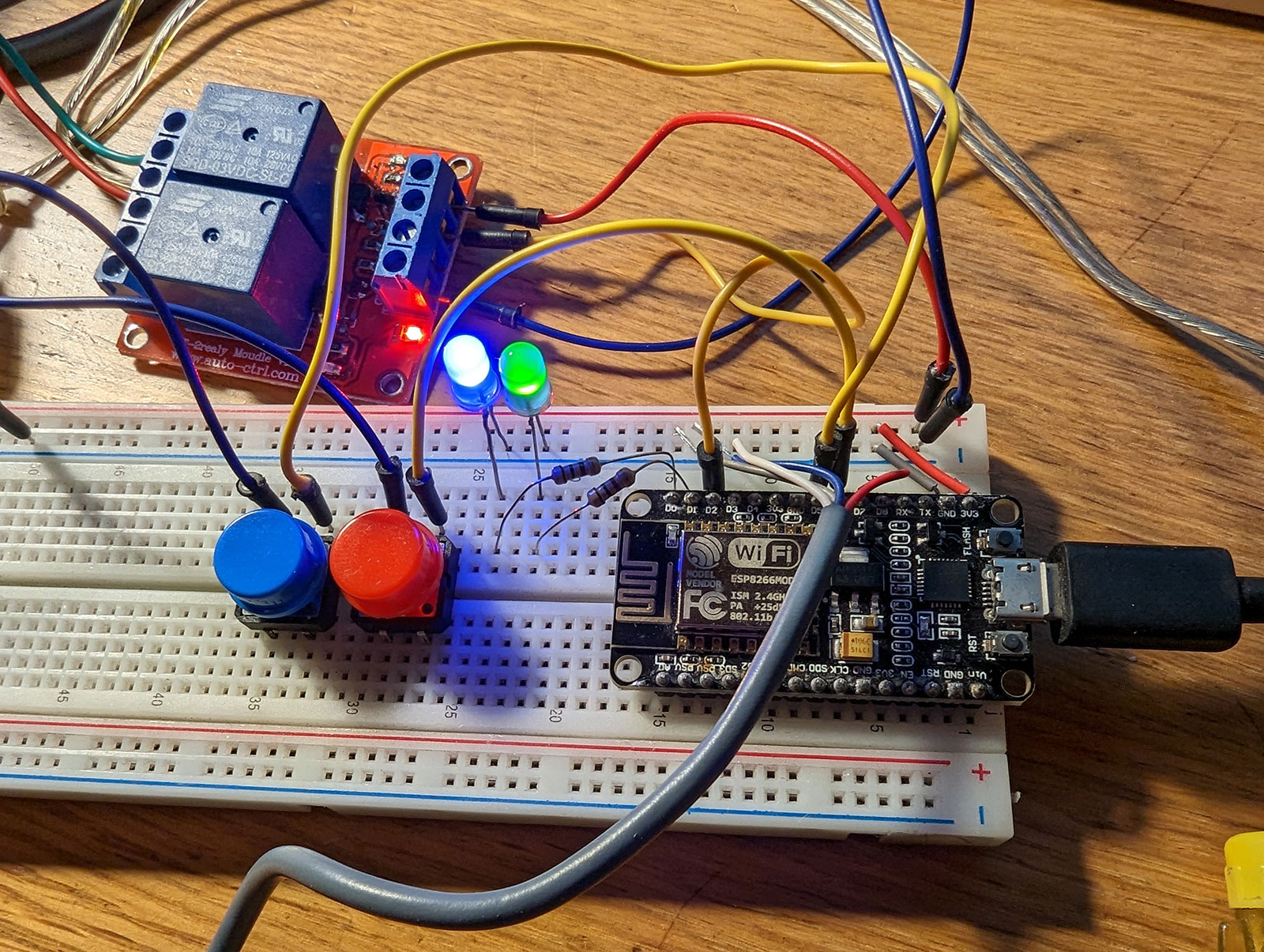

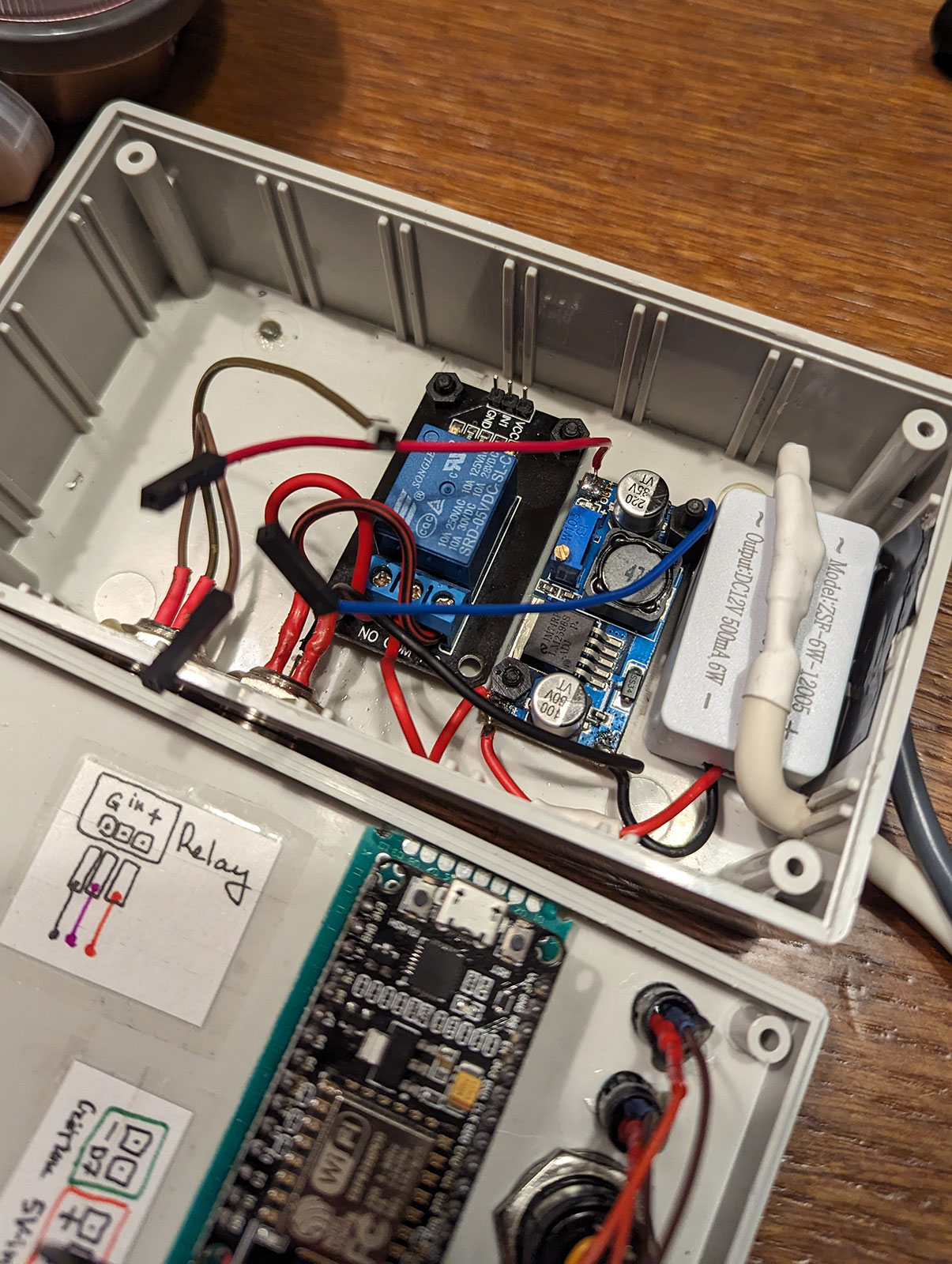

Сборка

Блок контроля воды в квартире Блок контроля воды в квартире
Блок контроля воды в квартире Блок контроля воды в квартире

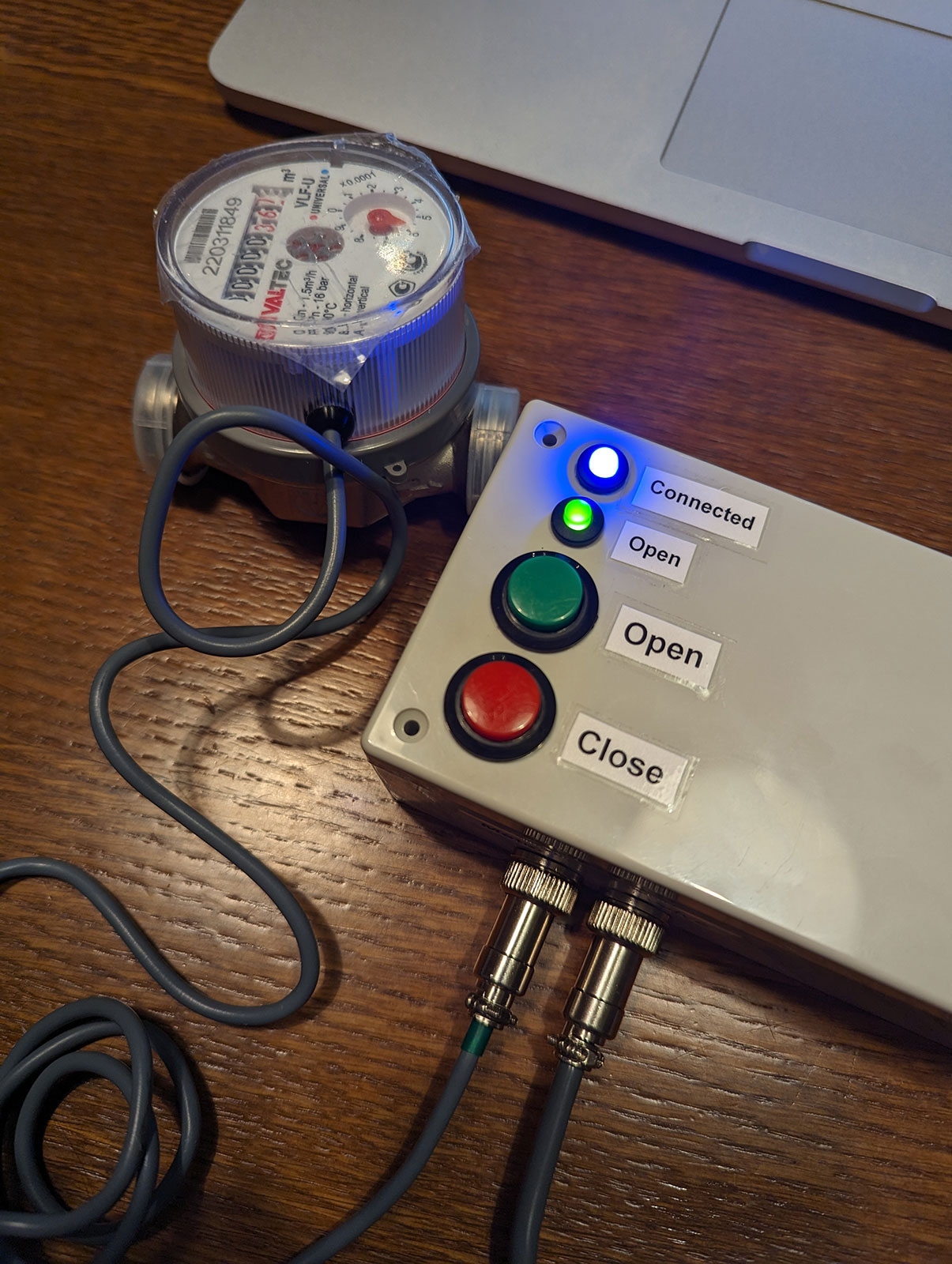

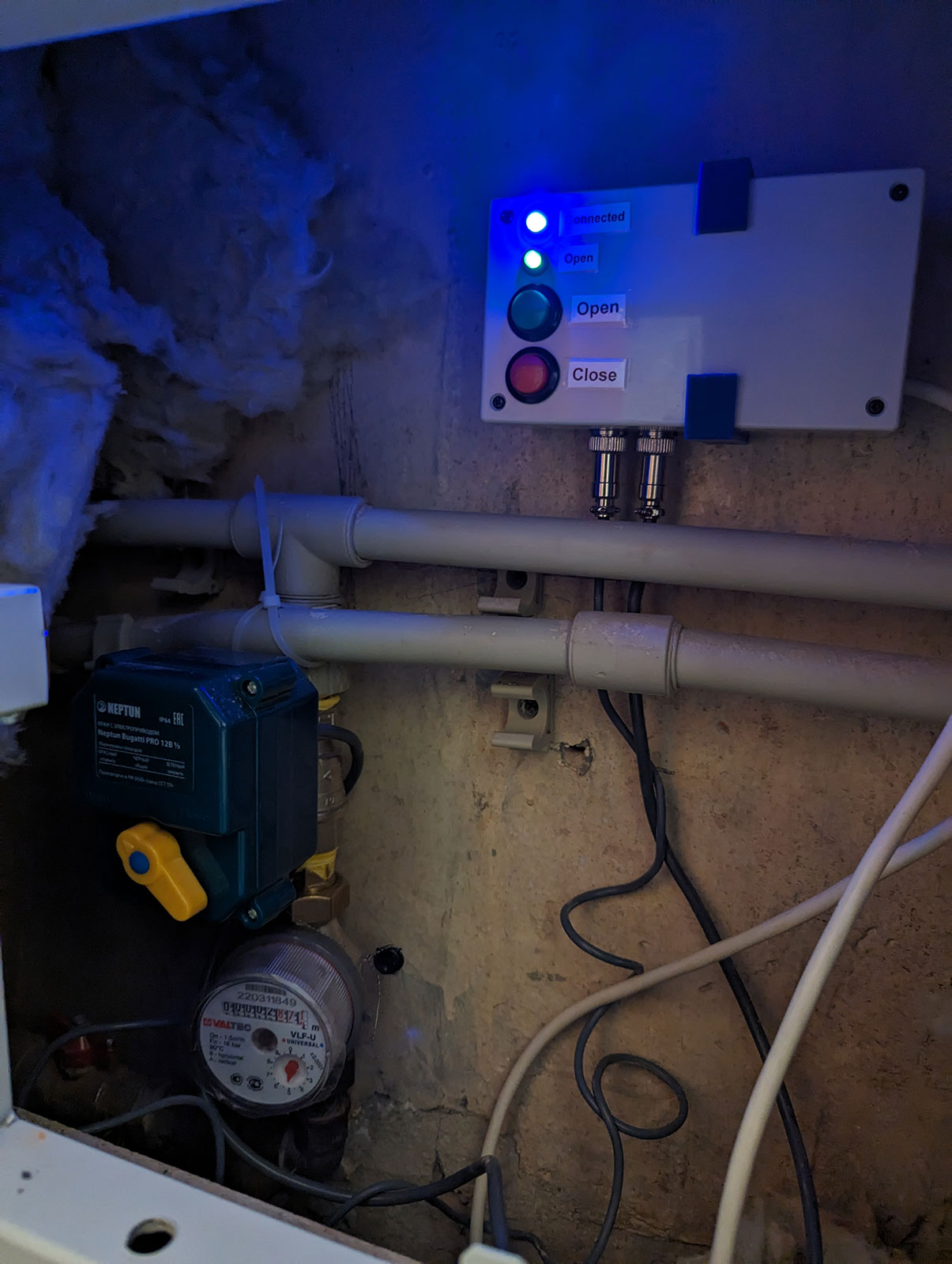

Финальное устройство

Блок контроля воды в квартире Блок контроля воды в квартире

Код проекта: Посмотреть на GitHub
